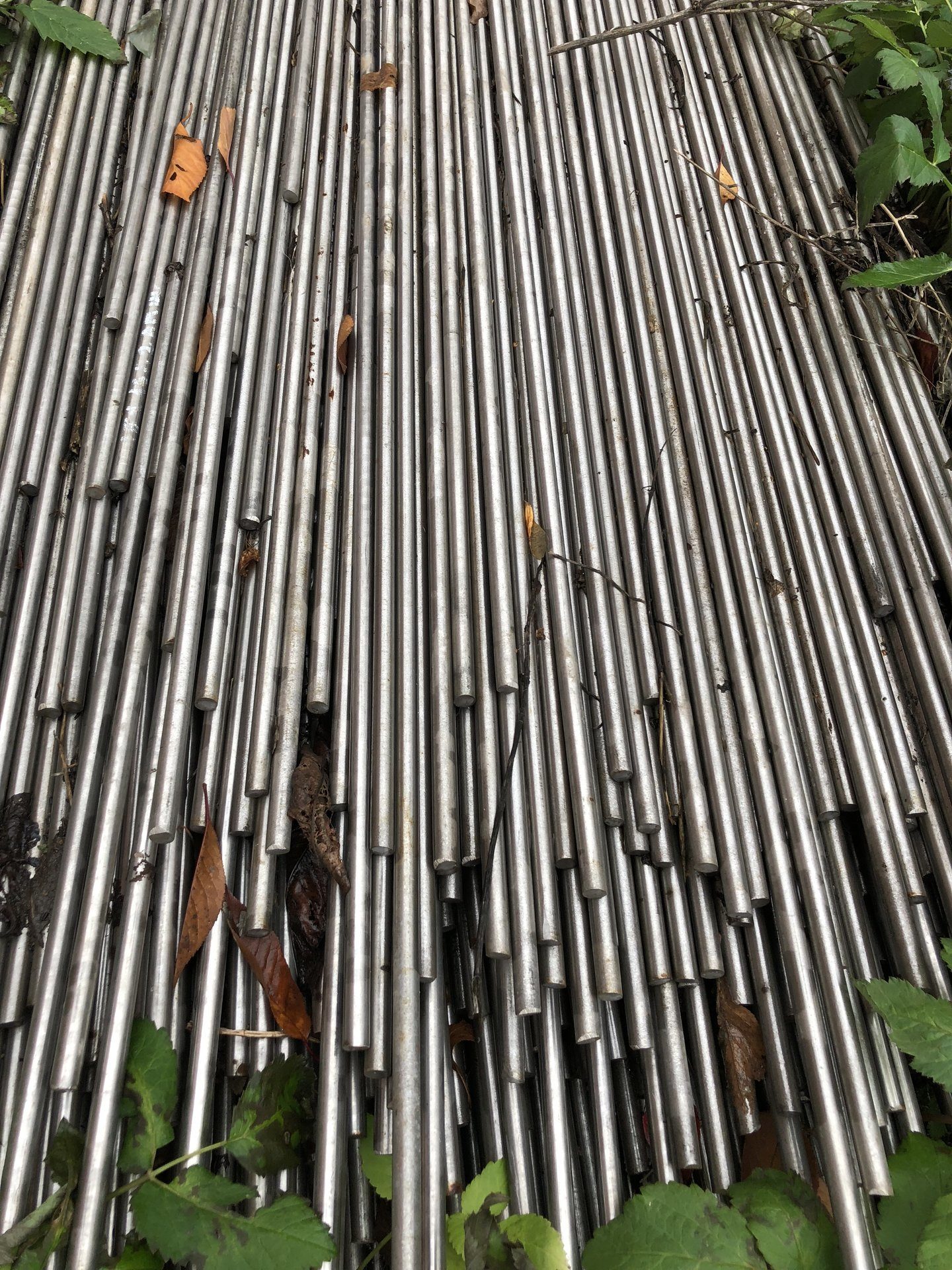

Круг 10 мм, сталь 12МХ ГОСТ 20072-74

Характеристика материала 12МХ
Марка :    12МХ
Классификация :    Сталь жаропрочная низколегированная
Дополнение:    Сталь перлитного класса. Рекомендуемая температура применения до 510 °С ; Температура интенсивного окалинообразования 570 °С ; срок работы - более 10000 ч.
Применение:    Для труб пароперегревателей, трубопроводов и коллекторных установок высокого давления; поковок для паровых котлов и паропроводов; деталей цилиндров газовых турбин; в качестве основного слоя при изготовлении горячекатаных двухслойных коррозионностойких листов.
Зарубежные аналоги:    Известны

Виды поставки материала 12МХ
В22 - Сортовой и фасонный прокат      ГОСТ  2591-2006;   ГОСТ  1133-71;   ГОСТ  2590-2006;
В23 - Листы и полосы      ГОСТ  103-2006;
В32 - Сортовой и фасонный прокат      ГОСТ  20072-74;   ГОСТ  14955-77;   ГОСТ  1051-73;   ГОСТ  7417-75;   ГОСТ  8559-75;   ГОСТ  8560-78;
В33 - Листы и полосы      ГОСТ  4405-75;   ГОСТ  10885-85;
В62 - Трубы стальные и соединительные части к ним      ГОСТ  550-75;


Химический состав в % материала   12МХ
ГОСТ   20072 - 74

C    Si    Mn    Ni    S    P    Cr    Mo    W    V    Ti    Cu
0.09 - 0.16    0.17 - 0.37    0.4 - 0.7    до   0.3    до   0.025    до   0.03    0.4 - 0.7    0.4 - 0.6    до   0.2    до   0.05    до   0.03    до   0.2


Температура критических точек материала 12МХ.
Ac1 = 723 ,      Ac3(Acm) = 885 ,       Ar3(Arcm) = 803 ,       Ar1 = 715


Технологические свойства материала 12МХ .
        Свариваемость:        без ограничений.
        Флокеночувствительность:        чувствительна.
        Склонность к отпускной хрупкости:        не склонна.


Механические свойства при Т=20oС материала 12МХ .
Сортамент    Размер    Напр.    sв    sT    d5    y    KCU    Термообр.
-    мм    -    МПа    МПа    %    %    кДж / м2    -
Трубы горячедеформир., ГОСТ 550-75              412    245    21    45    690
Пруток, ГОСТ 20072-74    Ø 90         410    235    21    45    590    Нормализация 910 - 930oC, воздух, Отпуск 670 - 690oC,


    Твердость   12МХ   после закалки и отпуска ,          HB 10 -1 = 182   МПа
    Твердость   12МХ   горячекатанного отожженного ,             ГОСТ 20072-74    HB 10 -1 = 217   МПа
    Твердость   12МХ   ,     Трубы горячедеформир.       ГОСТ 550-75    HB 10 -1 = 156   МПа


Физические свойства материала 12МХ .
T    E 10- 5    a 10 6    l    r    C    R 10 9
Град    МПа    1/Град    Вт/(м·град)    кг/м3    Дж/(кг·град)    Ом·м
20    2.12              7850
100    2.06    11.2    50    7830    473    240
200    2    12.5    50    7800    519    330
300    1.95    12.7    50    7760    565    410
400    1.89    12.9    49    7730    594    540
500    1.79    13.2    47    7690    653    640
600    1.7    13.5    46    7650    733    740
700    1.6    13.8    44    7610    888    900
T    E 10- 5    a 10 6    l    r    C    R 10 9


Зарубежные аналоги материала 12МХ
Внимание!   Указаны как точные, так и ближайшие аналоги.
США    Германия    Япония    Франция    Англия    Евросоюз    Швеция
-    DIN,WNr    JIS    AFNOR    BS    EN    SS
11562
11564
13CrMo4-4
13CrMo4-5
STPA20
STPA22
13CrMo4-5
15CD3.5
13CrMo4-5
620-440
13CrMo4-5
2216


Обозначения:
Механические свойства :
sв    - Предел кратковременной прочности , [МПа]
sT    - Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5    - Относительное удлинение при разрыве , [ % ]
y    - Относительное сужение , [ % ]
KCU    - Ударная вязкость , [ кДж / м2]
HB    - Твердость по Бринеллю , [МПа]

Физические свойства :
T    - Температура, при которой получены данные свойства , [Град]
E    - Модуль упругости первого рода , [МПа]
a    - Коэффициент температурного (линейного) расширения (диапазон 20o - T ) , [1/Град]
l    - Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r    - Плотность материала , [кг/м3]
C    - Удельная теплоемкость материала (диапазон 20o - T ), [Дж/(кг·град)]
R    - Удельное электросопротивление, [Ом·м]

Свариваемость :
без ограничений    - сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая    - сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая    - для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки - отжиг
