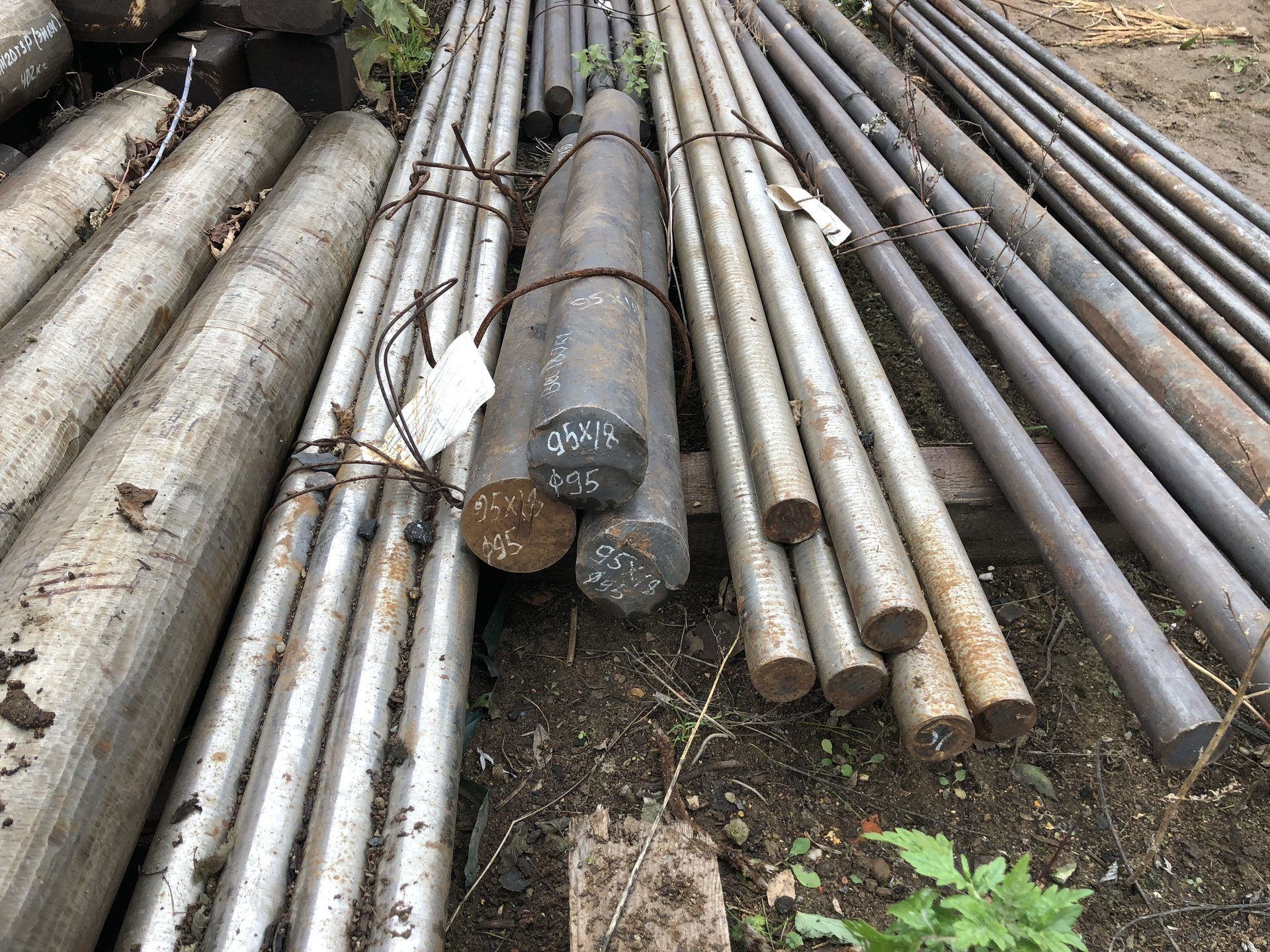

Круг 15 мм, сталь 12Х1МФ (12ХМФ) ГОСТ 20072-74, ГОСТ 2591-2006; ГОСТ 1133-71; ГОСТ 2590-2006

Характеристика материала 12Х1МФ
Марка :    12Х1МФ     (   другое обозначение       12ХМФ   )
Классификация :    Сталь жаропрочная низколегированная
Дополнение:    Сталь перлитного класса. Рекомендуемая температура применения до 570-585 °С ; Температура интенсивного окалинообразования 600 °С ; срок работы - более 10000 ч.
Применение:    Для труб пароперегревателей, трубопроводов и коллекторных установок высокого давления; поковок для паровых котлов и паропроводов; деталей цилиндров газовых турбин; для изготовления деталей, работающих при температуре 540-580 °С.
Зарубежные аналоги:    Известны


Виды поставки материала 12Х1МФ
B03 - Обработка металлов давлением. Поковки      ГОСТ  8479-70;
В22 - Сортовой и фасонный прокат      ГОСТ  2591-2006;   ГОСТ  1133-71;   ГОСТ  2590-2006;
В23 - Листы и полосы      ГОСТ  5520-79;   ГОСТ  103-2006;
В32 - Сортовой и фасонный прокат      ГОСТ  20072-74;   ГОСТ  14955-77;   ГОСТ  7417-75;   ГОСТ  1051-73;   ГОСТ  8559-75;   ГОСТ  8560-78;
В33 - Листы и полосы      ГОСТ  4405-75;


Химический состав в % материала   12Х1МФ
ГОСТ   20072 - 74

C    Si    Mn    Ni    S    P    Cr    Mo    V    Cu
0.1 - 0.15    0.17 - 0.37    0.4 - 0.7    до   0.3    до   0.025    до   0.03    0.9 - 1.2    0.25 - 0.35    0.15 - 0.3    до   0.2
Примечание: Также хим. состав указан в ГОСТ 5520 - 79


Температура критических точек материала 12Х1МФ.
Ac1 = 760 ,      Ac3(Acm) = 890 ,       Ar3(Arcm) = 825 ,       Ar1 = 730 ,       Mn = 430


Технологические свойства материала 12Х1МФ .
        Свариваемость:        ограниченно свариваемая.


Механические свойства при Т=20oС материала 12Х1МФ .
Сортамент    Размер    Напр.    sв    sT    d5    y    KCU    Термообр.
-    мм    -    МПа    МПа    %    %    кДж / м2    -
Лист, ГОСТ 5520-79              440-640    295    21         790
Пруток, ГОСТ 20072-74         Прод.    470    255    21    55    980    Нормализация 960 - 980oC,Отпуск 740 - 760oC,
Поковки         Прод.    480    260    20    50    600    Нормализация и высокий отпуск


    Твердость   12Х1МФ   нормализованного ,          HB 10 -1 = 123 - 179   МПа
    Твердость   12Х1МФ   горячекатанного отожженного ,             ГОСТ 20072-74    HB 10 -1 = 217   МПа


Физические свойства материала 12Х1МФ .
T    E 10- 5    a 10 6    l    r    C    R 10 9
Град    МПа    1/Град    Вт/(м·град)    кг/м3    Дж/(кг·град)    Ом·м
20    1.98              7800         230
100    1.93    12.4    44    7780         278
200    1.88    13    44    7750         343
300    1.83    13.6    42    7720         430
400    1.75    14    40    7680         532
500    1.67    14.4    37    7640         647
600    1.57    14.7    35    7600         775
700    1.51    14.9    32    7570         962
800         14.8    28    7540         1087
900         12    28    7560         1130
T    E 10- 5    a 10 6    l    r    C    R 10 9


Зарубежные аналоги материала 12Х1МФ
Внимание!   Указаны как точные, так и ближайшие аналоги.
Германия    Англия    Испания
DIN,WNr    BS    UNE
1.7715
14MoV6-3
1503-660-440
13MoCrV6


Обозначения:
Механические свойства :
sв    - Предел кратковременной прочности , [МПа]
sT    - Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5    - Относительное удлинение при разрыве , [ % ]
y    - Относительное сужение , [ % ]
KCU    - Ударная вязкость , [ кДж / м2]
HB    - Твердость по Бринеллю , [МПа]

Физические свойства :
T    - Температура, при которой получены данные свойства , [Град]
E    - Модуль упругости первого рода , [МПа]
a    - Коэффициент температурного (линейного) расширения (диапазон 20o - T ) , [1/Град]
l    - Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r    - Плотность материала , [кг/м3]
C    - Удельная теплоемкость материала (диапазон 20o - T ), [Дж/(кг·град)]
R    - Удельное электросопротивление, [Ом·м]

Свариваемость :
без ограничений    - сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая    - сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая    - для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки - отжиг
