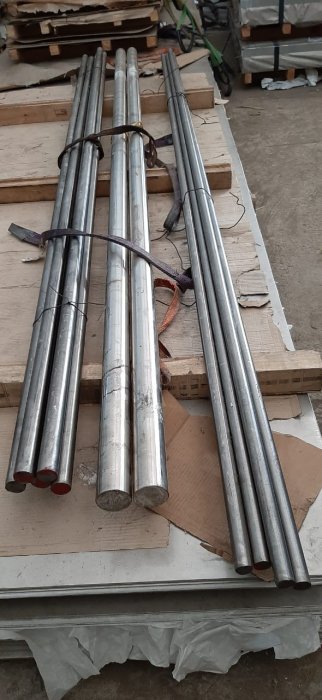

Круг 6 мм, сталь 20Х23Н18 (Х23Н18, ЭИ 417) ГОСТ 5949–75

Характеристика материала 20Х23Н18
Марка : 20Х23Н18 ( другое обозначение Х23Н18 ЭИ417 )
Заменитель: 20Х23Н13, 15Х25Т
Классификация : Сталь жаропрочная высоколегированная
Применение: работающие и направляющие лопатки, поковки и бандажи, работающие при температурах 650-700 град., детали камер сгорания и др. печное оборудование, работающее при температурах 1000-1050 град.
Зарубежные аналоги: Известны
20Х23Н18:

Виды поставки материала 20Х23Н18
В22 - Сортовой и фасонный прокат ГОСТ 1133-71; ГОСТ 2590-2006; ГОСТ 2591-2006; ГОСТ 2879-2006;
В23 - Листы и полосы ГОСТ 103-2006; ГОСТ 19903-74; ГОСТ 19904-90;
В32 - Сортовой и фасонный прокат ГОСТ 7417-75; ГОСТ 5949-75; ГОСТ 8559-75;
В33 - Листы и полосы ГОСТ 5582-75; ГОСТ 7350-77; ГОСТ 4405-75;
В34 - Ленты ГОСТ 4986-79;


Химический состав в % материала 20Х23Н18
ГОСТ 5632 - 72

C Si Mn Ni S P Cr
до 0.2 до 1 до 2 17 - 20 до 0.02 до 0.035 22 - 25


Технологические свойства материала 20Х23Н18 .
Свариваемость: ограниченно свариваемая.


Механические свойства при Т=20oС материала 20Х23Н18 .
Сортамент Размер Напр. sв sT d5 y KCU Термообр.
- мм - МПа МПа % % кДж / м2 -
Трубы Ø 212 x 60 Прод. 500 200 35 50 Закалка 1100 - 1150oC, воздух,
Пруток, ГОСТ 5949-75 Прод. 490 196 35 50 Закалка 1100 - 1150oC, воздух,
Лист толстый, ГОСТ 7350-77 540 265 35 Закалка 1030 - 1130oC,Охлаждение вода,
Лист тонкий, ГОСТ 5582-75 510 245 35 Закалка 1080 - 1150oC,Охлаждение вода,
Лист тонкий, ГОСТ 4986-79 570 19-38 Закалка 1050 - 1080oC,Охлаждение воздух,


Физические свойства материала 20Х23Н18 .
T E 10- 5 a 10 6 l r C R 10 9
Град МПа 1/Град Вт/(м·град) кг/м3 Дж/(кг·град) Ом·м
20 2.04 13.8 7900 1000
100 14.9 15.9 538
200 15.7
300 1.86 16.6 18.8
400 1.8 17.3 7760
500 1.73 17.5 7720
600 1.63 17.85 21.7 7670
700 1.53 17.85 7620
800 1.44
900 7540
T E 10- 5 a 10 6 l r C R 10 9


Зарубежные аналоги материала 20Х23Н18
Внимание! Указаны как точные, так и ближайшие аналоги.
США Германия Япония Франция Англия Евросоюз Италия Испания Китай Швеция Болгария Венгрия Польша Румыния Чехия Австралия Юж.Корея
- DIN,WNr JIS AFNOR BS EN UNI UNE GB SS BDS MSZ PN STAS CSN AS KS
310
310S
314
S31000
S31008
S31400
1.4845
CrNi25-20
X12CrNi25-21
X15CrNiSi25-20
X16CrNi25-20
X8CrNi25-21
X8CrNiSi25-21
SUH310
SUS310
SUS310S
Z12CN25-20
Z12CN26-21
Z8CN25-20
310S16
310S24
310S25
310S31
X8CrNi25-21
1.4843
1.4845
X8CrNi25-21
X22CrNi25-20
X6CrNi25-20
X6CrNi25-21
X6CrNi25-21KG
F.331
X8CrNi25-21
1Cr25Ni20Si2
2361
7RE10AE
8RE10R
Ch23N18
H9
G205
H23N18
H25N20S2
12NiCr250
17255
310S
STS310S


Обозначения:
Механические свойства :
sв - Предел кратковременной прочности , [МПа]
sT - Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5 - Относительное удлинение при разрыве , [ % ]
y - Относительное сужение , [ % ]
KCU - Ударная вязкость , [ кДж / м2]
HB - Твердость по Бринеллю , [МПа]

Физические свойства :
T - Температура, при которой получены данные свойства , [Град]
E - Модуль упругости первого рода , [МПа]
a - Коэффициент температурного (линейного) расширения (диапазон 20o - T ) , [1/Град]
l - Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r - Плотность материала , [кг/м3]
C - Удельная теплоемкость материала (диапазон 20o - T ), [Дж/(кг·град)]
R - Удельное электросопротивление, [Ом·м]

Свариваемость :
без ограничений - сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая - сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая - для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки - отжиг

20Х23Н18 - Сталь жаропрочная высоколегированная
20Х23Н18 - химический состав, механические, физические и технологические свойства, плотность, твердость, применение
